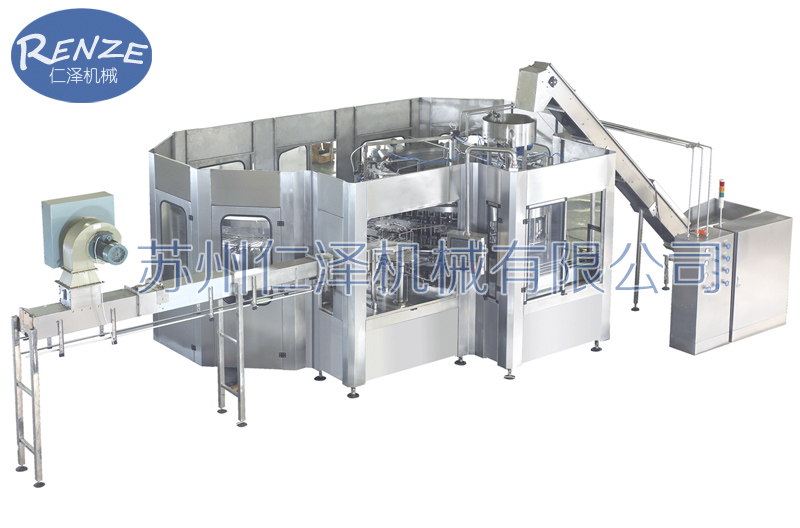

产品名称: DCGF系列瓶装含气饮料灌装机组

发布日期: 2016-06-14

点击数: 1904

二维码:

简述: 本机主要用于含气饮料灌装作业。本机将冲洗、灌装、旋盖三功能合在一个机体上,全过程实现自动化,适用于聚酯瓶、塑料瓶灌装含气饮料。

产品详情


DCGF系列冲洗,灌装,旋盖机组简介
本机主要用于含气饮料灌装作业。本机将冲洗、灌装、旋盖三功能合在一个机体上,全过程实现自动化,适用于聚酯瓶、塑料瓶灌装含气饮料。灌装方式采用了等压灌装,每个灌装头配备汽缸单独控制,使灌装速度更快更稳定,所以与同规格的机器相比本机的产量更高,效益更大。本机采用了先进的可编程控制器(PLC)控制机器的自动运行,与主机变频器相互配合使设备运行更稳定可靠。光电检测各部件的运行状况,所以自动化程度高,操作简便。是饮料生产厂家理想的首选设备。


技术特点:
1、采用风送与进瓶拨轮直连技术,取消了进瓶螺杆及输送链,变换瓶形简单容易。
2、瓶子传输全部采用卡瓶颈(neck-hold)技术,变换瓶形无须调整设备高低,只需更换与瓶身直径相关的弧形导板、拨轮等尼龙件。
3、三合一机组内部一次完成洗瓶、灌装、封盖三道工序,瓶子磨损小、传动准确平稳、瓶型更换便捷。
4、特殊设计的全不锈钢冲瓶机瓶夹结实耐用,不接触瓶口螺纹部位,避免瓶口二次污染。
5、高速大流量等压灌装阀,灌装速度快,液面准确无液损。
6、与液体接触的零部件全部采用优质不锈钢材料或食品级工程塑料,电气系统多数选用进口元件,符合国家食品卫生标准
7、出瓶拨轮瓶底托板采用螺旋下降方式,变换瓶形无须调整出瓶输送链高度。


设备主要组成部分:
1.三合一主机由洗瓶机、灌装机、旋盖机、机架、封窗、主电机及传动系统、瓶传输细、理盖器及电气控制系统等部件组成。
2.洗瓶机的翻转机构,主要由分水盘、洗瓶夹、上转盘、导轨、防护罩、喷水装置、接水盘组成
3.灌装机构,主要由灌装桶、灌装阀、导轨、提升装置、卡瓶升降装置等组成。
4.封盖机构,由理盖器、落盖导轨及旋盖机三大部件组成。
5.辅助(或选配)设备有冲瓶水回流罐、进瓶风道和出瓶链,此外还可按客户要求配置人工上瓶平台(或理瓶机)、多排差速链式人工排瓶台、自动上盖机等

主要型号:

型号

产量

DCGF24-24-6

6000BPH (500ml)

DCGF32-32-8

9000BPH (500ml)

DCGF40-40-10

12000BPH (500ml)

DCGF50-50-12

15000BPH (500ml)

DCGF60-60-15

18000BPH (500ml)

DCGF72-72-15

22000BPH (500ml)



具体型号举例:

设备名称

冲洗,灌装,旋盖机组

型号

DCGF 24-24-6

材质

机身:不锈钢304
物料接触部分: 不锈钢316

详细规格

冲洗头数

24

灌装头数

24

旋盖头数

6

生产能力

6000瓶/小时 (500ml)

适用瓶子

PET 瓶,塑料瓶

瓶子直径

Φ50-110mm

瓶子高度

150-360mm

适用盖子

塑料螺纹盖

重量

5000Kg

功率

3Kw


电气原件品牌:

No.

品名

品牌

1

主电机

ABB

3

理盖电机

ZIK

4

输送电机

ZIK

5

齿轮

Germany Igus

6

冲洗泵

CNP

7

灌装泵

CNP

8

PLC控制器

Siemens/Mitsubishi

9

主电机变频器

Siemens/Mitsubishi

10

输送电机变频器

ZIK

11

触摸屏

Siemens/ Weiview

12

断路器

Siemens/Schneider

13

继电器

Siemens/Schneider

14

直流电源

Siemens/MV

15

接近开关

AUTONICS

14

光电开关

Germany Turck/USA Banner

17

气动元件

Festo
